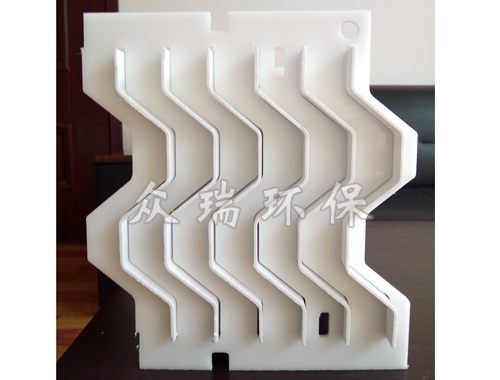

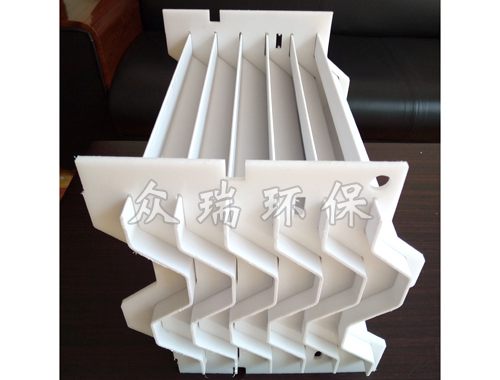

對稱式折板型葉片（三通道）-插板裝板片的優點是除霧效率較高。但缺點：阻力降相對高些，不過總體還是低于200pa，這種板片結構形式主要的問題是清洗困難，所以一般用于不易結垢的場合。

對稱式折板型葉片（三通道）-插板裝原理：當含有霧沫的氣體以   速度流經除霧器時，由于氣體的慣性撞擊作用，霧沫與波形板相碰撞而被附著在波形板表面上。波形板表面上霧沫的擴散、霧沫的重力沉降使霧沫形成較大的液滴并隨氣流向前運動至波形板轉彎處，由于轉向離心力及其與波形板的摩擦作用、吸附作用和液體的表面張力使得液滴越來越大，直到集聚的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴從波形板表面上被分離下來。除霧器波形板的多折向結構增加了霧沫被捕集的機會(huì )，未被除去的霧沫在下一個轉彎處經過相同的作用而被捕集，這樣反復作用，從而提高了除霧效率。氣體通過波形板除霧器后，基本上不含霧沫。除霧器系統由除霧器本體及沖洗系統組成。
